型號
|

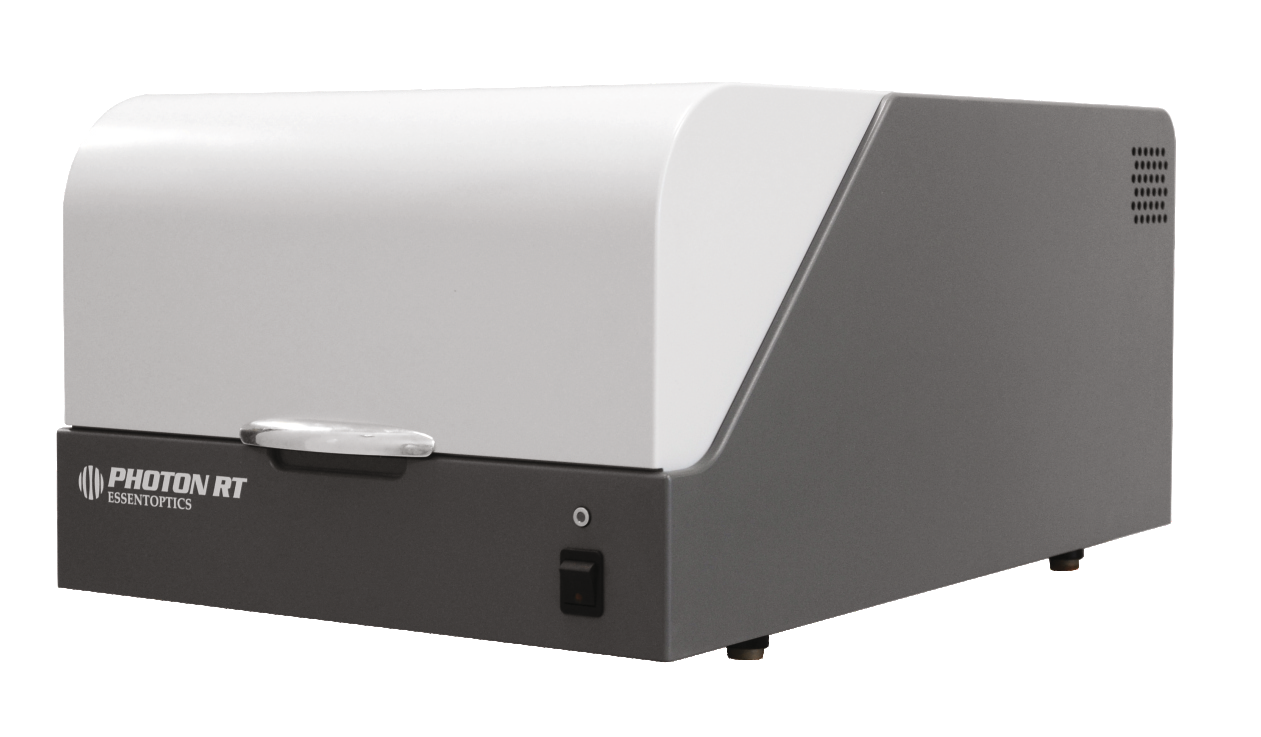

PHOTONRTSpectrophotometer
|
217
|
226
|
252
|
|
測試內容
|
%T，%R
|
|
有效波長范圍，nm
|
185-1700
|
185-2600
|
185-5200
|
|
內置起偏器波段，nm
|
220-1700
|
220-2600
|
220-5200
|
參數規格
|
|
單色儀方案
|
Czerny-Turner光柵系統
|
|
光學元件
|
鏡頭,MgF2
|
|
參考信道
|
有
|
|
波長采樣間距，nm
|
0.1-100
|
|
波長掃描速度,nm/min
|
3000(以5nm間距進行掃描時)
|
|
到達樣品處的光斑大小,mm
|
6x2
|
|
該系統可在185-1700nm波段進行光斑尺寸調整（選配功能）。
|
|
如需調整光斑尺寸，請?jiān)谙聠沃霸斣児庋锌萍间N售工程師。
|
|
測試和計算功能
|
1.?透過率T，Ts，Tp(0-75°）
|
|
2.?絕對反射率R，Rs,Rp(8-75°)
|
|
3.?光密度:OD4
|
|
4.?平均值:用戶選擇的波長范圍內的透過率和反射率的平均值
|
|
5.?樣品臺和探測器在測試過程中可同時獨立旋轉
|
|
6.?測試復雜結構，出射光為任意方向的棱鏡。
|
|
7.?在不同入射角測試帶偏振態和不帶偏振態的分光棱鏡
|
|
8.?根據預設的測試流程進行無人值守的單個或多個樣品的批量測試，并快速保存測試數據。
|
|

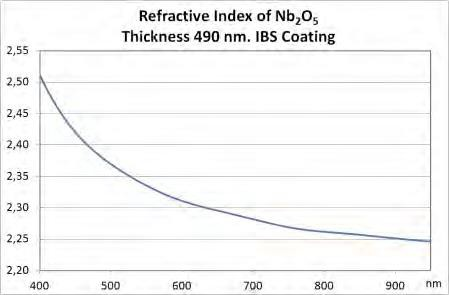

9.單層均質非吸收膜層的復折射率和膜厚測量
|
|
10.色坐標（CIE1931,CIE1964,及其它光源）
|
|
11.內置儀器和光源的使用時間記錄
|
|
可變角度測試
|
1.?透過率測試范圍：0-75°(可通過增配70-85°樣品臺使透過率測試范圍拓展至85°)
|
|
2.?反射率測試范圍：8-75°(可通過增配70-85°樣品臺使反射率測試范圍拓展至85°)
|
|
3.?探測器旋轉范圍:300°…180°…16°
|
|
4.?樣品臺旋轉范圍:-75°…0°…+75°
|
|
光束位移補償
|
-60mm…0…+60mm
|
|
樣品臺旋轉步進間距
|
0.01°
|
|
光電探測器旋轉步進間距
|
0.01°
|
|
波長子范圍,nm
|
Ultimatespectralresolution,nm(non-polarizedlight)
|
波長精度，nm
|
波長重復精度，nm
|
|
185-990
|
0.6
|
±0.5
|
±0.25
|
|
990-1700/2450/2600
|
0.6
|
±1.0
|
±0.5
|
|
2450-5200
|
N/A
|
N/A
|
±2.0
|
|
雜散光等級,%at532nm
|
<0.1
|
|
光束發散角
|
+/-1°
|
|
測試精度
|
(可見光)
|
|
NISTSRM930e:+/-0.003Abs(1Abs)
|
|
NISTSRM1930:+/-0.003Abs(0.33Abs);+/-0.006Abs(2Abs)
|
|
(中波紅外)
|
|
NRCNG11SRM:+/-0.0013Abs(0.13Abs);+/-0.0053Abs(0.49Abs);+/-0.0011Abs(0.82Abs);+/-0.005Abs(1.0Abs)
|
|
測試重復精度
|
(可見光)
|
|
NISTSRM930e:0.0004Abs(1Abs)
|
|
NISTSRM1930:0.0001Abs(0.33Abs);0.005Abs(2Abs)
|
|
(中波紅外)
|
|
NRCNG11SRM:+/-0.0003Abs(0.13Abs);+/-0.0008Abs(0.49Abs);+/-0.0022Abs(0.82Abs);+/-0.0034Abs(1.0Abs)
|
|
基于0.1s的累計測試，取10次連續測試量的最大偏差值
|
|

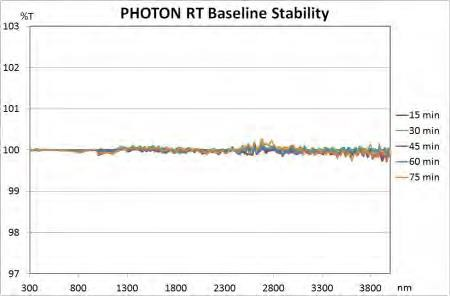

基線穩定性,%/小時(可見光范圍)
|
<0.1(1小時預熱時間)
|
|

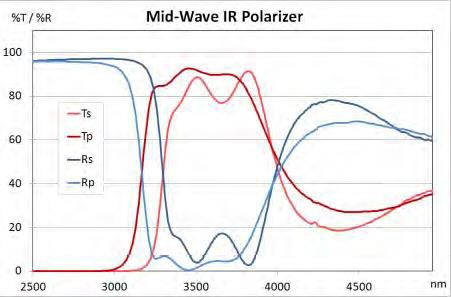

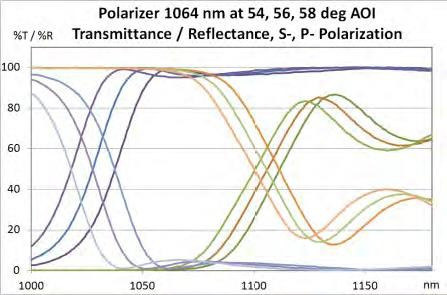

無人值守的偏振態測試
|
a.?S,P,(S+P)/2,random
|
|
b.?用戶自定義的S:P比率(20/80,30/70等)
|
|
零級/綠光
|
內置,自動
|
|
預裝光源
|
1.?氘燈：1個
|
|
2.?鹵素?zé)簦?個
|
|

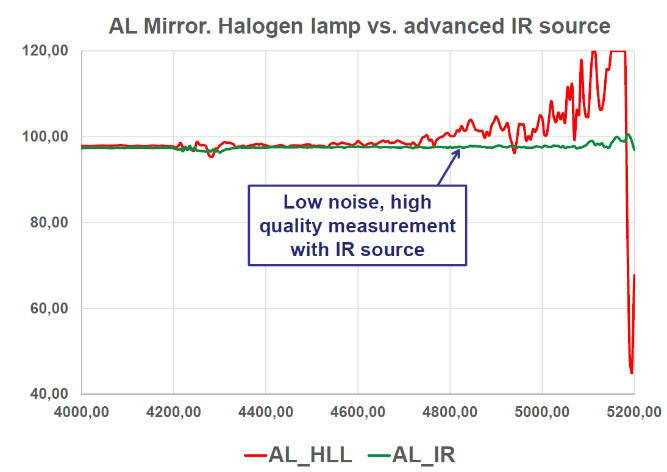

3.?紅外光源：1個（0252型號）
|
|
4.?HgAr波長校準光源
|
|
備用光源
|
鹵素?zé)簦?個
|
樣品倉
|
|
用于安裝樣品臺的燕尾槽
|
用于安裝電動和非電動的樣品臺，內置控制器確保實時監測電動樣品臺狀態
|
|
平面樣品臺
|
用于測試尺寸大于12x10mm平面樣品的透過率和反射率（可定制測試小尺寸樣品的夾具和光路）
|
|
位置獨立性
|
樣品臺和探測器的位置可由電腦分別控制
|
|
位置同步性
|
可通過電腦同時控制樣品臺和探測器的運動和位置
|
|
樣品尺寸
|
最?。?2x10mm—入射角度：0-10°
|
|
最?。?2x25mm—入射角度：10-75°
|
|
最大:普通樣品臺在關閉樣品倉的情況下最大可測量樣品尺寸為152,4mm(6”)
|
|
Z軸可調樣品臺在關閉樣品倉的情況下最大可測量樣品尺寸為140,0mm(51/2”)
|
|

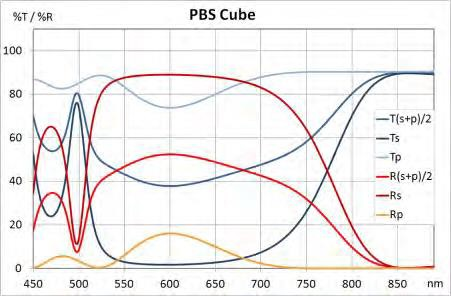

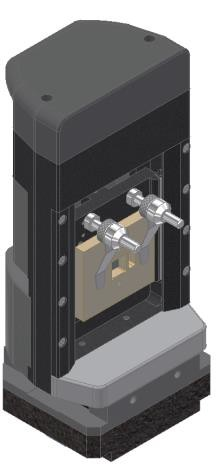

PBS立方棱鏡樣品臺及夾具
|
樣品臺尺寸：50x50x50mm
|
|
默認配兩個夾具，尺寸分別為1”x1”x1”和1/2"x1/2"x1/2"
|
|
PBS立方棱鏡樣品臺及夾具
|
樣品臺尺寸：50x50x50mm，
|
|
默認配兩個夾具，尺寸分別為1”x1”x1”和1/2"x1/2"x1/2"
|
|
可選電動和非電動樣品臺
|
1.?多槽位樣品轉臺底座，電動，自動探測
|
|
1.18槽位樣品轉臺，容納樣品尺寸：1"
|
|
1.28槽位樣品轉臺，容納樣品尺寸：30mm
|
|
2.?XY軸可調樣品臺，+/-12,5mm行程，樣品尺寸40x44mm
|
|
3.?Z軸可調樣品臺
|
|
4.?70-85°手動樣品臺(PhotonRT1)
|
|
5.?70-85°手動樣品臺(PhotonRT2)
|
軟件界面，儀器尺寸和重量
|
|
軟件界面
|
USB2.0通訊,運行于Windows系統,英文界面
|
|
文件存儲格式
|
res(txt),xls,pdf,csv
|
|
功耗,Watt
|
110
|
|
供電
|
110-220V(+/-10%),50-60Hz
|
|
寬x深x高,mm(inches)
|
425x625x285(163/4”x242/3”x101/5”)
|
|
凈重,kg(lbs)
|
50(110)
|
